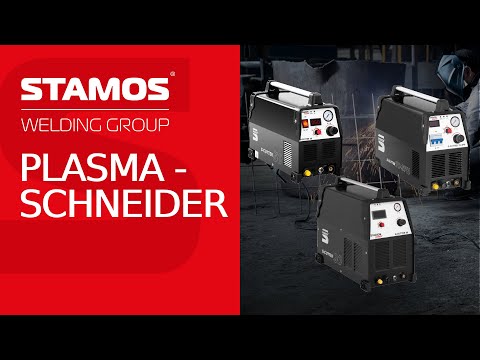

Schweißset Plasmaschneider - 90 A - 400 V + Schweißhelm – Carbonic

Bei einem IGBT handelt es sich um einen Bipolartransistor mit isolierter Gate-Elektrode. Die Abkürzung IGBT steht für Insulated Gate Bipolar Transistor. Ein solches Halbleiterbauelement wird immer häufiger in der Leistungselektronik benutzt, da es die Vorteile von zwei Transistortypen vereinigt: Leichtigkeit der Steuerung der Feldeffekttransistoren sowie hohe Durchschlagspannung und schnelles Umschalten der Bipolartransistoren. Vorteilhaft ist auch eine gewisse Robustheit gegenüber Kurzschlüssen, da der IGBT den Stromdurchgang begrenzt. IGBTs sind eine Weiterentwicklung der MOS-FET Technologie.

Leistungsfähige Ventilatoren sorgen für einen optimalen Abtransport der Hitze aus dem Gehäuse.

Zum Plasmaschneiden benötigt man ein Gas, mit dem das geschmolzene Metall von der Schnittstelle weggeblasen wird. Druckluft ist für diesen Zweck eine übliche Lösung. Hierzu verfügen die Plasmaschneider über einen Kompressor-Anschluss.

An der Rückseite jedes Schweißgerätes befindet sich eine Schraube mit Erdungsmarkierung. Vor dem Gebrauch ist das Gerät über ein Kabel zu erden, dessen Querschnitt mindestens 6 mm² beträgt.

Das Gerät arbeitet mit einem 3-Phasenanschluss (3x 400V +/- 10 %).

Der Schweißvorgang startet durch Drücken des Brennerschalters und wird durch Loslassen des Schalters beendet.

Der Plasmalichtbogen schmilzt das Metall und bläst es durch die kinetische Energie der Druckluft beiseite.

Zeigt die Schweiß- bzw. Schneidparameter.

Bei Überhitzung oder Störungen leuchtet diese Status LED.

Die LED leuchtet auf, wenn eine Phase der Netzanbindung ausgefallen ist.

Zeigt den Wert der Druckluft, die der Kompressor an den Plasmaschneider liefert. Der Plasmaschneider besitzt einen Druckminderer, mit dem der Luftdruck geregelt wird.
